消防报警产品接线图大全 机电耦合系统研发指南

在消防报警系统的设计与安装过程中，接线图是确保系统正常运行的核心技术文件。随着现代建筑对消防安全的日益重视，消防报警产品的机电耦合系统研发显得尤为重要。本文将汇总各类消防报警产品的接线图，并结合机电耦合系统的研发要点，为工程师和技术人员提供实用参考。

一、消防报警产品接线图分类
消防报警产品种类繁多，接线图也因产品功能、型号及厂商而异。主要可分为以下几类：

1. 火灾探测器接线图：包括感烟探测器、感温探测器、火焰探测器等，通常涉及电源线、信号线及接地线的连接方式。
2. 报警控制器接线图：涵盖主机与探测器、手动报警按钮、声光警报器等设备的联动接线，需注意总线制与多线制的区别。
3. 联动设备接线图：如消防泵、排烟风机、应急照明等受控设备的控制线路图，强调机电接口的匹配性。
4. 电源与备用电源接线图：确保主电与备电的无缝切换，避免系统断电失效。

二、机电耦合系统研发的关键技术
机电耦合系统是消防报警产品的“神经中枢”，其研发需兼顾电气性能与机械结构。以下为研发要点：

1. 接口标准化：采用统一接口协议（如RS485、CAN总线），简化接线复杂度，提高兼容性。
2. 抗干扰设计：通过屏蔽线路、滤波电路及接地优化，减少电磁干扰对信号传输的影响。
3. 模块化结构：将电气模块与机械模块分离设计，便于维护升级，例如探测器底座与主体可快速插拔。
4. 智能诊断功能：集成线路自检、短路报警等机制，实时监控接线状态，提升系统可靠性。

三、接线图应用实例解析

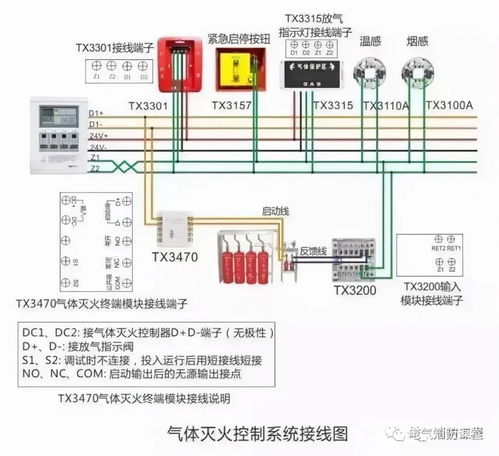

以一款感烟探测器为例，其接线图通常包括：电源正负极（DC24V）、信号线（二总线制）、地址编码线及接地线。在机电耦合研发中，需确保接线端子具备防错插设计，机械外壳提供足够的线缆空间，避免挤压导致绝缘破损。接线图应标注线径、颜色及扭矩要求，方便现场施工。

四、未来趋势与建议
随着物联网技术的发展，消防报警系统正向无线化、智能化演进。机电耦合系统的研发需注重：

1. 无线与有线结合：保留传统接线方案的集成无线通信模块，适应复杂建筑环境。
2. 云端集成：通过网关设备将接线状态上传至云平台，实现远程监控与故障预警。
3. 绿色节能：采用低功耗电路设计，减少能源消耗，符合可持续发展理念。

消防报警产品接线图不仅是安装指南，更是机电耦合系统研发的基础。工程师应结合具体应用场景，灵活运用接线图资源，并持续优化机电设计，以构建高效、可靠的消防报警网络。
